Tubos de borracha revestidos de cerâmica personalizados de alumínio hexagonal cerâmica

Descrição do Produto

Em uma mangueira revestida de cerâmica, as faces cerâmicas são apenas parte da superfície de desgaste. A borracha entre as pastilhas, as bordas expostas das pastilhas e o revestimento ao redor das conexões também influenciam o desempenho da mangueira em serviço abrasivo.

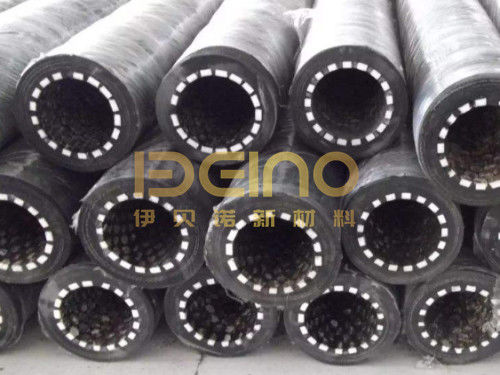

A mangueira de borracha revestida de cerâmica hexagonal ELACERA utiliza pastilhas cerâmicas individuais integradas em uma construção de borracha reforçada através de vulcanização. O revestimento em pastilhas fornece proteção contra desgaste, permitindo que a mangueira flexione dentro dos limites de instalação especificados.

O que o Padrão Hexagonal Oferece

Pastilhas hexagonais formam um mosaico repetitivo ao redor da superfície interna. Ao contrário de uma manga cerâmica contínua, o revestimento consiste em elementos de desgaste separados suportados por borracha.

Essa disposição permite que o layout da cerâmica siga o diâmetro interno da mangueira. No entanto, as próprias pastilhas cerâmicas permanecem rígidas. A flexibilidade vem da construção de borracha e do movimento que ela acomoda entre os elementos cerâmicos.

O contorno hexagonal por si só não garante que as pastilhas permanecerão seguras em todas as condições operacionais. As dimensões das pastilhas, o suporte de borracha e a interface cerâmica-borracha exigem atenção.

Por esse motivo, uma especificação que declare apenas "revestimento cerâmico hexagonal" é incompleta. A disposição final importa tanto quanto a forma de uma pastilha individual.

Tamanho da Pastilha, Espaços de Borracha e Cobertura da Superfície

O tamanho da pastilha deve adequar-se ao diâmetro da mangueira e às condições de flexão pretendidas. Um layout desenvolvido para um diâmetro não deve ser transferido automaticamente para uma mangueira menor.

O projeto também precisa equilibrar a cobertura cerâmica com o suporte de borracha. Canais de borracha largos e expostos podem se tornar caminhos de desgaste localizados. Inversamente, simplesmente empacotar as pastilhas juntas não estabelece um revestimento flexível adequado.

Durante a revisão, verifique:

• Tamanho e espessura da pastilha
• Espaçamento entre pastilhas adjacentes
• Suporte sob e ao redor da cerâmica
• Bordas salientes ou colocação irregular de pastilhas
• Cobertura onde o revestimento encontra as extremidades da mangueira

Esses detalhes devem ser considerados em conjunto. Uma alta porcentagem de cobertura cerâmica, por si só, não confirma que a mangueira pode acomodar a dobra necessária ou resistir ao material transportado real.

Construção e Referência de Especificação

A pressão de trabalho, temperatura, raio mínimo de dobra e qualquer requisito de vácuo devem ser confirmados para o conjunto de mangueira finalizado.

Um certificado de material cerâmico não estabelece essas classificações da mangueira. O reforço, o composto de borracha, os acessórios de extremidade e os detalhes de fabricação também afetam as condições operacionais permitidas.

O mesmo padrão de pastilha cerâmica não deve, portanto, ser apresentado como tendo um limite de pressão ou dobra universal em todos os tamanhos de mangueira.

Preste Atenção ao Revestimento Próximo às Conexões

Um mosaico regular pode cobrir a parte principal da mangueira de forma limpa, deixando uma disposição menos consistente perto do acoplamento ou flange.

Essas seções de extremidade merecem sua própria inspeção. Verifique onde a cerâmica termina, como a borracha adjacente é protegida e se o tubo conectado introduz uma borda exposta no fluxo do material.

A disposição da extremidade pode exigir um arranjo de pastilha diferente do diâmetro principal. Deve ser detalhada como parte da construção da mangueira, em vez de ser tratada como uma lacuna a ser preenchida após a conclusão do revestimento principal.

Os acessórios de extremidade também devem se adequar à rota instalada, de modo que a conexão da mangueira não introduza torção desnecessária ou uma dobra acentuada ao lado do acoplamento.

Inspecione a Superfície em Pastilhas, Não Apenas a Cobertura Externa

Durante uma inspeção planejada, olhe dentro da mangueira onde o acesso permitir. Uma cobertura externa intacta não garante que o revestimento cerâmico esteja em boas condições.

Registre pastilhas faltando, cerâmica rachada, canais de borracha desgastados e danos ao redor das extremidades. Observe se o problema ocorre ao longo de todo o comprimento ou apenas em uma posição.

Danos localizados podem estar relacionados à dobra instalada, direção do material de entrada, suporte ou geometria da conexão. Compare a localização do desgaste com o histórico operacional antes de decidir que uma cerâmica mais dura ou uma pastilha mais espessa é a solução.

Onde a disposição original do revestimento estiver disponível, use-a como referência para avaliar as mudanças.

FAQ

Pastilhas hexagonais são o mesmo que contas cerâmicas?

Não. Este projeto usa pastilhas cerâmicas hexagonais. Mangueiras revestidas com contas e revestidas com cerâmica cilíndrica usam formas de elementos de desgaste diferentes e não devem ser descritas como a mesma construção.

A forma hexagonal trava mecanicamente as pastilhas juntas?

O contorno por si só não prova um travamento mecânico. A retenção depende da geometria da pastilha especificada e de sua integração com a borracha. O projeto completo do revestimento deve ser revisado.

Folhas de mosaico cerâmico soltas podem ser usadas como substituto para uma mangueira revestida de cerâmica acabada?

Não. Uma folha de mosaico é um componente de revestimento, não um conjunto de mangueira qualificado. A construção de borracha, o reforço, a integração da cerâmica e os acessórios de extremidade devem ser projetados e verificados em conjunto para o serviço pretendido.

A ELACERA fornece mangueiras de borracha revestidas de cerâmica hexagonal personalizadas com base no diâmetro, comprimento, arranjo de conexão e condições operacionais exigidos, com o layout da cerâmica revisado como parte da construção completa da mangueira.
