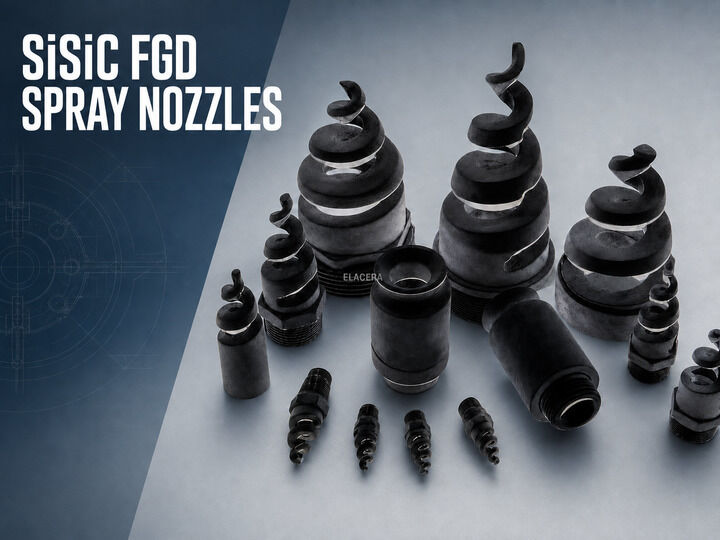

Nozzle de pulverização para dessulfuração de SiSiC para sistemas de DEG úmidos

Um bico de pulverização de dessulfuração SiSiC distribui calcário, cal ou outra lama alcalina de limpeza dentro de um sistema de desulfuração de gases de combustão úmidos.

A borracha é continuamente exposta à lama contendo sólidos em suspensão.O bico pode ainda parecer completo do lado de fora, enquanto as suas características de fluxo e de pulverização já começaram a mudar.

O SiSiC, também conhecido como RBSiC ou carburo de silício ligado por reação, fornece uma estrutura cerâmica densa com resistência à abrasão, erosão e muitos meios corrosivos.É utilizado para bicos de pulverização de FGD úmidos onde os materiais convencionais podem desgastar rapidamente em contacto com a lama circulante.

A estrutura correta deve ser selecionada de acordo com a taxa de fluxo necessária, o ângulo de pulverização, a pressão de funcionamento,Propriedades da lama, e do sistema de absorção.

Descrição do produto:
Os bicos de pulverização de dessulfuração ELACERA SiSiC são usados em sistemas de FGD molhados que tratam de lama de limpeza abrasiva.e configurações de bocal de dupla direção de acordo com os desenhos aprovados, amostras e requisitos de pulverização.

Por que os bicos de spray de FGD se desgastam?

A lama húmida de FGD não é um líquido limpo.

Quando o fluxo acelera ou muda de direção, as partículas podem atingir a superfície interna e gradualmente remover o material.

Os problemas típicos incluem:

• Erosão da passagem de fluxo interno
• Ampliamento ou deformação da saída
• Desgaste local em torno de mudanças de direção
• Acúmulo ou obstrução parcial de lama
• Alterações na distribuição do spray
• Ataque químico do meio de lavagem
• Danos em torno das ligações durante a instalação
• Fragmentação ou fragmentação causada por impacto mecânico

Por esta razão, não é suficiente escolher um bico apenas pelas suas dimensões globais, mas também a estrutura interna e o serviço de pulverização devem corresponder ao sistema existente.

Configurações de bocal disponíveis

Bico espiral SiSiC

Um bico espiral SiSiC utiliza um perfil espiral externo contínuo para dividir e distribuir a lama.

A estrutura espiral exposta fornece um caminho de fluxo relativamente aberto em comparação com os projetos de bocal que dependem de uma pá interna.Isto é útil quando o líquido contém partículas em suspensão e a obstrução interna é uma preocupação..

No entanto, uma concepção em espiral não torna o bico completamente imune ao bloqueio.

O perfil espiral, o diâmetro do corpo, a ligação e o comprimento total podem ser fabricados de acordo com o desenho aprovado.

Garrafa de direção única

A solução é utilizada para a produção de resíduos sólidos e de resíduos sólidos, em especial para a produção de resíduos sólidos.

São particularmente importantes os seguintes pormenores:

• Direção da saída
• Ângulo de instalação
• Posição de ligação
• Espaço livre disponível
• Cobertura de pulverização exigida
• Orientação após a instalação

Um desenho dimensional deve mostrar claramente tanto a ligação como a direcção da descarga.

Bocal de dupla direção

Um bico de dupla direção incorpora duas saídas direcionais num corpo cerâmico.

Esta configuração pode ser considerada quando o projeto do absorvedor exige que a lama seja dirigida para duas áreas a partir de uma posição de ligação.e distribuição do caudal deve ser confirmada a partir do projeto do bico homologado.

Não se deve presumir que as duas saídas fornecem o mesmo caudal, a menos que tal tenha sido estabelecido pelo projecto hidráulico ou pelo ensaio de desempenho.

Por que usar RBSiC ou SiSiC?

O RBSiC é produzido formando um corpo de carburo de silício e carbono e depois infiltrando-o com silício.A reação cria carburo de silício adicional enquanto um pouco de silício livre permanece no material acabado.

Este processo produz uma cerâmica densa com zero porosidade aberta, de acordo com os dados de referência do fornecedor.

Para as aplicações de bocas FGD, as características relevantes do material incluem:

• Resistência à erosão da lama abrasiva
• Estrutura densa com baixa penetração de líquido
• Estabilidade dimensional
• Resistência a muitos ambientes químicos
• Capacidade de formar geometrias de bocal personalizadas
• Superfícies de fluxo de cerâmica lisa após o acabamento

A compatibilidade química deve ainda ser verificada em relação à composição real da lama.e outras qualidades têm diferentes composições e propriedades.

Dados típicos de materiais RBSiC (SiSiC)

Estes valores são obtidos a partir dos dados de material do fornecedor e descrevem o material RBSiC e não o sistema de bico completo.

A temperatura de funcionamento real admissível pode ser limitada pela ligação, pela vedação, pelo equipamento circundante, pelo ciclo térmico ou pelas condições de lixiviação.Os valores finais devem ser incluídos na especificação técnica aprovada quando forem exigidos para aceitação..

A função de pulverização determina a geometria do bico

Dois bicos com dimensões externas semelhantes podem ter um débito e um desempenho de pulverização diferentes.

A passagem interna, o tamanho da saída, o perfil espiral, a direção da saída e a conexão afetam a forma como a lama sai do bico.Por conseguinte, um bico de substituição deve ser combinado com informações de dimensão e de funcionamento..

Entre os dados de selecção importantes estão:

• Fluxo necessário
• Pressão de funcionamento
• Padrão de pulverização
• Ângulo de pulverização
• Tamanho de gota exigido
• Densidade da lama
• Viscosidade da lama
• Concentração de sólidos
• Tamanho máximo das partículas
• Liberdade de passagem exigida
• Direção de instalação
• Dimensões da ligação

Se os dados originais de pulverização não estiverem disponíveis, o desenho do bico existente, o manual do equipamento e uma amostra não utilizada devem ser revisados em conjunto.

Fabricação sob medida a partir de desenhos ou amostras

Os bicos SiSiC FGD podem ser fabricados de acordo com um desenho aprovado ou uma amostra existente.

Uma amostra não utilizada é preferível porque um bico que já esteve em serviço pode ter alterações dimensionais causadas pela erosão.

Quando apenas uma amostra utilizada estiver disponível, a revisão deve distinguir entre:

• Dimensões originais fabricadas
• Áreas aumentadas pela erosão do lodo
• Danos mecânicos acidentais
• Depósitos de lama que reduzem a abertura
• Superfícies de ligação não afectadas pelo desgaste

A cópia de uma tomada desgastada sem correção também pode reproduzir o erro relacionado com o desgaste.

Detalhes da ligação e instalação

A ligação deve corresponder ao cabeçalho de pulverização existente e manter a orientação pretendida do bico.

Dependendo do projeto aprovado, o bico pode usar uma ligação roscada, cilíndrica, flangeada ou outra conexão personalizada.

Antes da produção, confirmar:

• Especificação do fio ou dimensões da flange
• Comprimento da ligação
• Superfície de vedação
• Direção de instalação
• Método de aperto exigido
• Espaço de instalação disponível
• Proteção de bordas cerâmicas durante a montagem

Os bicos de cerâmica devem ser manuseados com cuidado durante a instalação, pois uma força mecânica excessiva ou um impacto podem danificar a ligação ou as bordas de cerâmica expostas.

Fabricação e inspecção

O desenho, a qualidade do material e as dimensões críticas devem ser confirmados antes da produção.

Os elementos de inspecção típicos incluem:

• Dimensões globais
• Dimensões da ligação
• Tamanho e direcção da saída
• Profil espiral ou estrutura direcional
• Dimensões acessíveis do corredor interno
• Condição da superfície
• Fissuras, lascas e danos na borda
• Identificação da quantidade e da parte
• Documentação material acordada

Os ensaios de fluxo hidráulico e de molde de pulverização são distintos da inspecção dimensional ordinária.e método de aceitação devem ser acordados antes da cotação.

Aplicações típicas

Os bico de pulverização para a dessulfuração de SiSiC podem ser utilizados em sistemas de lavagem a quente para:

• Centrais elétricas a carvão
• Caldeiras industriais
• Tratamento dos gases de escape dos fornos de cimento
• Instalações de incineração de resíduos
• Instalações metalúrgicas
• Instalações de transformação química
• Outros sistemas industriais de limpeza de gás por umidade

A composição e os requisitos reais de pulverização da lama variam de um sistema para outro, devendo, por conseguinte, cada projecto ser analisado separadamente.

Informações necessárias para a citação

• Forneça o máximo possível das seguintes informações:
• Desenho do bico ou esboço dimensional
• Amostra de bocal existente
• Configuração de bocal exigida
• Requisito relativo ao material RBSiC ou SiSiC
• Dimensões globais
• Dimensões da passagem interna e da saída
• Tipo e dimensões da ligação
• Quantidade exigida
• Taxa de fluxo
• Pressão de funcionamento
• Padrão de pulverização
• Ângulo de pulverização
• Requisito de tamanho das gotículas
• Composição da lama
• Concentração de sólidos
• Densidade e viscosidade da lama
• Tamanho máximo das partículas
• Temperatura de funcionamento
• Problemas de desgaste ou obstrução existentes

Se alguma informação não estiver disponível, fornecer a referência do equipamento original e fotografias da instalação de bocal existente.

Perguntas Frequentes

O SiSiC e o RBSiC são o mesmo material?

Os nomes são comumente utilizados para o carburo de silício ligado por reação ou infiltrado em silício.A composição química final e os dados técnicos devem ainda ser confirmados na especificação do material aprovada..

Qual a configuração de bocal a escolher?

A escolha entre estruturas em espiral, unidirecionais e bidirecionais depende da disposição do absorvedor, direção de pulverização, taxa de fluxo, pressão e cobertura necessária.

Uma estrutura em espiral aberta impede completamente o bloqueio?

Não, a sua passagem relativamente aberta pode reduzir a obstrução interna, mas o bloqueio também depende do tamanho das partículas, da condição da lama, da filtragem a montante e do funcionamento do sistema.

Pode ser fabricado um bico de substituição a partir de uma amostra?

Se a amostra já tiver sido utilizada, devem ser identificadas as zonas desgastadas antes de copiar as dimensões.

A taxa de fluxo e o ângulo de pulverização podem ser personalizados?

O bico pode ser fabricado de acordo com os requisitos confirmados de fluxo e pulverização.

1380°C representa a temperatura de funcionamento admissível do FGD?

Não. É a temperatura máxima de referência do fornecedor para o material RBSiC. O limite de funcionamento real do bico depende também do ciclo térmico, das ligações, das vedações, das condições de lixiviação,e equipamento circundante.

Quanto tempo dura um bico SiSiC FGD?

A vida útil depende da composição da lama, da concentração de sólidos, do tamanho das partículas, da velocidade do fluxo, da pressão, das horas de funcionamento, da geometria do bico e da manutenção.Não se deve prometer uma vida útil fixa sem dados operacionais.

Solicitar uma revisão técnica

Envie-nos o desenho do bico existente, informações de amostra e condições de funcionamento do FGD molhado.e requisitos de inspecção antes da elaboração da cotação técnica.
