Revestimento Cerâmico de Alumina com Suporte de Aço para Calhas e Tremonhas

Descrição Curta do Produto

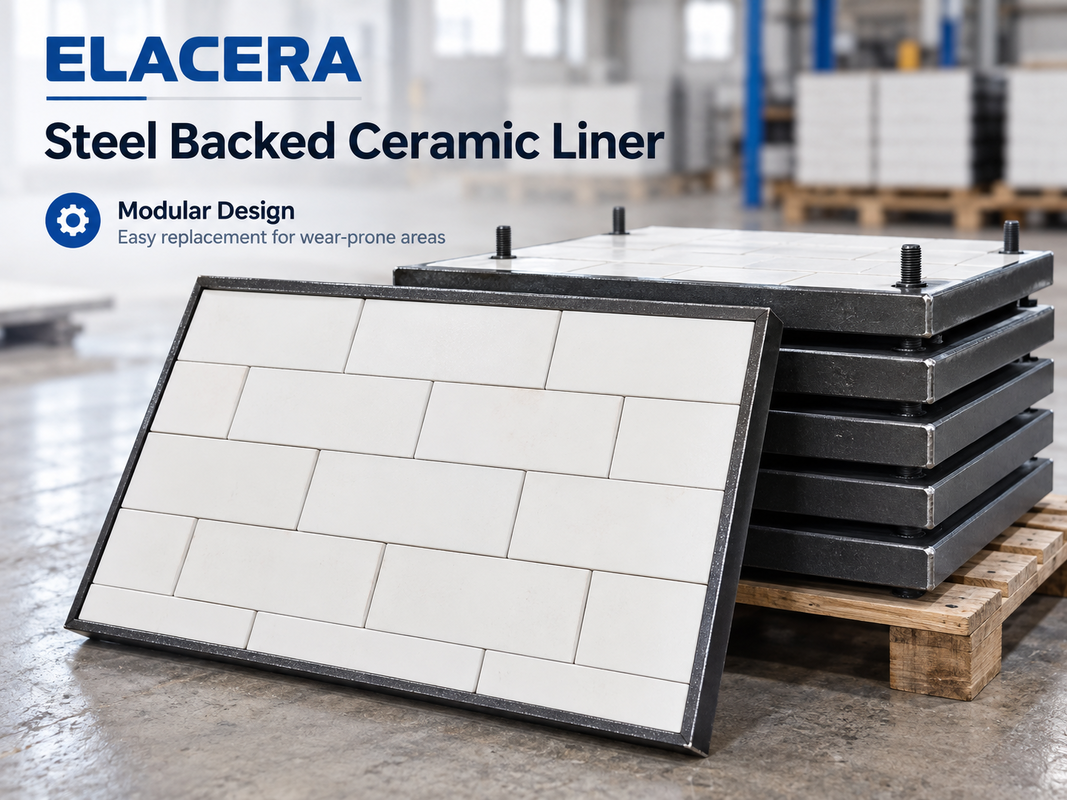

Os revestimentos cerâmicos com suporte de aço ELACERA utilizam pastilhas cerâmicas de alta alumina coladas a uma placa de suporte de aço fabricada. O revestimento modular protege calhas, tremonhas, silos e equipamentos de transferência expostos à abrasão severa por deslizamento, enquanto o suporte de aço permite uma instalação e substituição mecânica convenientes.

Um revestimento cerâmico com suporte de aço é um painel modular de proteção contra desgaste, composto por pastilhas cerâmicas de alumina resistentes ao desgaste, fixadas a uma placa de suporte de aço fabricada.

É usado principalmente em calhas, tremonhas, silos, pontos de transferência e outros equipamentos de manuseio de materiais a granel onde o deslizamento contínuo de materiais abrasivos causa desgaste rápido da superfície do equipamento.

Ao contrário dos revestimentos compósitos cerâmica-borracha-aço, este design não contém uma camada de amortecimento de borracha. A cerâmica fornece a superfície de trabalho resistente ao desgaste, enquanto o suporte de aço confere suporte estrutural ao painel e permite que o revestimento completo seja instalado ou substituído como uma unidade.

Estrutura do Produto

O revestimento consiste em duas partes principais:

Camada de desgaste cerâmica de alumina
Pastilhas cerâmicas de alta alumina formam a superfície de contato com o material. Sua alta dureza as torna adequadas para resistir à abrasão contínua de carvão, cinzas, clínquer, minério, pós minerais e outros materiais a granel abrasivos.

Placa de suporte de aço
A placa de aço suporta a camada cerâmica e fornece uma base de montagem robusta. De acordo com o projeto do equipamento, o suporte pode ser fabricado com pinos soldados, parafusos roscados, furos de montagem, bordas dobradas ou estruturas de aço personalizadas.

O tamanho, a disposição da cerâmica e a posição de montagem podem ser produzidos de acordo com o desenho aprovado.

Por que usar Revestimentos Cerâmicos com Suporte de Aço?

Para grandes superfícies de equipamentos, a colagem direta de pastilhas cerâmicas individuais no equipamento pode exigir um tempo de instalação considerável e dificultar a manutenção futura.

Com um revestimento cerâmico com suporte de aço, o revestimento cerâmico é pré-montado em uma placa de aço antes da instalação.

Isso oferece várias vantagens práticas:

• instalação modular
• substituição mais fácil do revestimento
• tempo de manutenção reduzido
• disposição estável da cerâmica
• pré-fabricação conveniente
• posições de montagem personalizadas

Quando o desgaste se concentra em uma área específica, painéis individuais podem ser substituídos sem revestir toda a superfície do equipamento.

Projetado para Abrasão por Deslizamento

Diferentes condições de desgaste exigem diferentes estruturas de revestimento.

Para aplicações com impacto severo de partículas grandes, um revestimento cerâmico-borracha-aço pode fornecer melhor amortecimento de impacto.

Um revestimento de cerâmica + aço é mais adequado onde a abrasão por deslizamento é o mecanismo de desgaste dominante e uma estrutura de revestimento modular rígida é preferida.

As condições operacionais típicas incluem:

• deslizamento contínuo de material
• manuseio de pó abrasivo
• partículas finas ou de tamanho médio
• impacto moderado
• espaço de instalação limitado
• painéis de revestimento montados mecanicamente

Portanto, a seleção do revestimento deve ser baseada no mecanismo de desgaste real, e não apenas na espessura da cerâmica.

Disposição Escalonada de Pastilhas Cerâmicas

As pastilhas cerâmicas de alumina podem ser dispostas em um padrão escalonado.

Isso ajuda a evitar juntas longas e contínuas na direção do fluxo do material e cria uma superfície resistente ao desgaste mais contínua.

A disposição da cerâmica pode ser ajustada de acordo com:

• direção do fluxo do material
• tamanho da partícula
• velocidade do material
• ângulo de impacto
• geometria do equipamento
• padrão de desgaste esperado

Para equipamentos irregulares ou não padronizados, podemos fabricar as pastilhas cerâmicas e a placa de suporte de aço de acordo com os desenhos do cliente.

Opções de Instalação

Revestimentos cerâmicos com suporte de aço podem ser fornecidos com diferentes designs de montagem.

As opções comuns incluem:

• pinos soldados
• parafusos roscados
• furos de montagem
• estruturas de aço soldadas
• estruturas de fixação personalizadas

A placa de suporte permite montar o painel de revestimento antes que ele chegue ao local, reduzindo o trabalho de instalação da cerâmica dentro do equipamento.

Isso é particularmente útil onde o tempo de inatividade é limitado.

Aplicações Típicas

Revestimentos cerâmicos com suporte de aço são comumente instalados em:

• calhas de transferência
• calhas de descarga
• tremonhas
• silos
• bunkers
• alimentadores
• pontos de transferência
• equipamentos de manuseio de carvão
• equipamentos de manuseio de cimento
• equipamentos de processamento mineral
• sistemas de transporte de pó

São particularmente adequados para superfícies de desgaste planas ou relativamente simples onde painéis modulares podem ser instalados mecanicamente.

Indústrias

As indústrias típicas incluem:

Cimenteiras

Sistemas de manuseio de clínquer, matéria-prima, cinzas volantes e pó.

Mineração e Processamento Mineral
Equipamentos de transferência de minério, concentrado e minerais abrasivos.

Usinas de Energia
Equipamentos de manuseio de carvão, cinzas e materiais pulverizados.

Siderúrgicas
Sistemas de transporte de matéria-prima, coque, sinter e poeira.

Portos e Terminais de Granel
Calhas de transferência de materiais a granel e equipamentos de carregamento.

Processamento Químico e de Pó
Equipamentos que manuseiam pós abrasivos e materiais granulares.

Fabricação Personalizada

Os revestimentos cerâmicos com suporte de aço ELACERA podem ser fabricados de acordo com as dimensões reais do equipamento e as condições operacionais.

A personalização disponível inclui:

• comprimento e largura do revestimento
• espessura total
• espessura da cerâmica
• espessura da placa de aço
• dimensões das pastilhas cerâmicas
• disposição das pastilhas
• quantidade de pinos de montagem
• posições dos parafusos
• formato da estrutura de aço
• design da borda
• layout de instalação

Para projetos de substituição, desenhos de revestimento existentes, desenhos de equipamentos ou medições de amostras podem ser usados para avaliação técnica.

Informações Necessárias para Seleção

Para recomendar uma estrutura de revestimento adequada, é útil fornecer:

• material transportado
• tamanho da partícula
• temperatura operacional
• velocidade do material
• condição de impacto
• posição de instalação
• material do revestimento existente
• dimensões do revestimento
• vida útil esperada
• desenho de instalação

Essas informações ajudam a determinar a espessura apropriada da cerâmica, o suporte de aço e o método de montagem.

Fabricação e Inspeção

O suporte de aço é fabricado primeiro de acordo com as dimensões confirmadas e o design de montagem.

As pastilhas cerâmicas de alumina são então cortadas e dispostas de acordo com a geometria do painel antes de serem fixadas firmemente ao substrato de aço.

Antes do envio, os revestimentos acabados podem ser verificados quanto a:

• dimensões gerais
• disposição da cerâmica
• condição de colagem
• posições de montagem
• fabricação do aço
• condição da superfície
• quantidade e identificação

Para projetos grandes, painéis individuais também podem ser numerados de acordo com o desenho de instalação.

Embalagem e Envio

Revestimentos cerâmicos com suporte de aço são embalados de acordo com seu tamanho, peso e método de transporte.

Painéis de revestimento pesados são normalmente embalados em paletes reforçados ou em caixas de madeira para evitar movimento e danos durante o transporte.

A embalagem de exportação pode ser preparada para frete marítimo, frete aéreo ou transporte multimodal.

FAQ

1. O que é um revestimento cerâmico com suporte de aço?
É um revestimento resistente ao desgaste feito de pastilhas cerâmicas de alumina fixadas a uma placa de suporte de aço. A cerâmica resiste à abrasão enquanto a placa de aço fornece suporte estrutural e resistência à montagem.

2. Qual é a diferença entre um revestimento cerâmico com suporte de aço e um revestimento cerâmico de borracha de aço?
Um revestimento cerâmico com suporte de aço contém apenas cerâmica e aço. Um revestimento cerâmico de borracha de aço também contém uma camada de borracha para amortecimento de impacto adicional.

3. Quando um revestimento de cerâmica + aço deve ser selecionado?Geralmente é adequado onde a abrasão por deslizamento é o principal mecanismo de desgaste e uma estrutura de revestimento modular rígida é necessária.
4. As dimensões do revestimento podem ser personalizadas?

Sim. O tamanho do painel, a espessura da cerâmica, a espessura do aço e as posições de montagem podem ser fabricados de acordo com os desenhos.
5. Pinos de montagem podem ser soldados na parte de trás?

Sim. Pinos soldados, parafusos, furos e outras estruturas de montagem podem ser personalizados.
6. A disposição da cerâmica pode seguir a direção do fluxo do material?

Sim. O tamanho e a disposição das pastilhas podem ser otimizados de acordo com a geometria do equipamento e a direção do desgaste.
7. Que informações são necessárias para cotação?

Por favor, forneça as dimensões ou desenhos do revestimento, espessura da cerâmica, espessura da placa de aço, design de montagem, quantidade e condições básicas de operação.
8. Revestimentos de substituição podem ser fabricados a partir de amostras existentes?

Sim. Desenhos existentes, medições de amostras ou dimensões de equipamentos podem ser usados para avaliação e reprodução.
