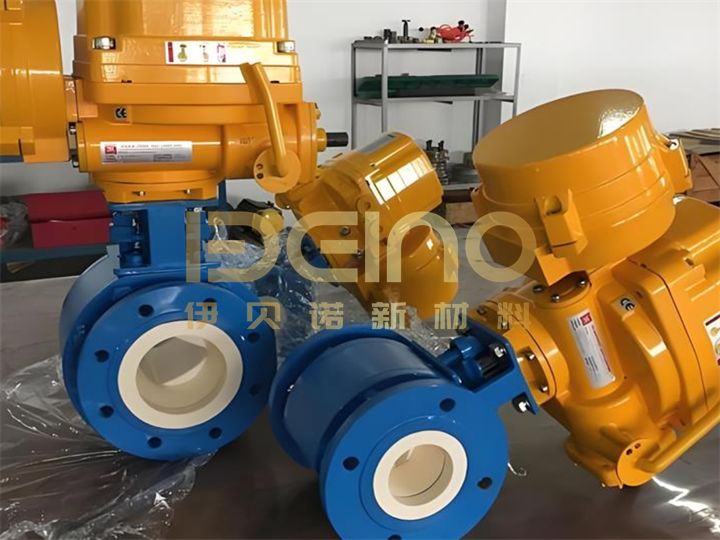

Válvula de esfera cerâmica Válvula de esfera cerâmica revestida de alumínio

Descrição do produto

O nossoválvula de esferas de cerâmicaé uma válvula de vazamento zero de última geração com um corpo metálico integralmente sinterizado com um canal de fluxo cerâmico de alumina de alta pureza de 99% e núcleo de esfera.e cavidade são todos revestidos com cerâmicaIsso elimina os problemas de erosão, corrosão, aderência e vazamento que afligem as válvulas metálicas tradicionais em condições de funcionamento extremas,como a lama de carvãoCom diâmetros nominais que variam de DN15 a DN600, pressões nominais de PN10 a PN160 e temperaturas de funcionamento de -40°C a 450°C,Oferece uma alternativa competitiva às marcas importadas e é amplamente utilizada na remoção de cinzas de centrais térmicas, cimento, carvão pulverizado, lodos químicos e sistemas de rejeitos de minas.

Características do produto:

Caminho de fluxo totalmente cerâmico:A borbulha é redonda ≤ 0,01 mm, a superfície Ra ≤ 0,2 μm, o binário é reduzido em 30%.
Fuga zero:A vedação bidirecional cumpre as normas ISO 5208 Classe A e Classe VI de vedação à prova de bolhas.
Extremamente resistente ao desgaste:Alumina ≥ HRA88, com uma vida útil 8-12 vezes superior à das válvulas de aço Cr-Mo.
Resistência à corrosão:Resistente a todos os ácidos, bases e sais com pH entre 1 e 14, exceto ácido fluorídrico.
Anticonvulsividade: a compensação elástica do assento da válvula e o revestimento cerâmico auto lubrificante garantem uma degradação do binário inferior a 5% após 50.000 ciclos.

Principais componentes estruturais
Corpo da válvula:Normalmente fundido ou forjado a partir de materiais metálicos, como aço carbono, aço inoxidável ou aço ligado, fornece suporte estrutural e uma barreira de pressão.O caminho de fluxo interno pode ser projetado para minimizar o espaço morto e facilitar a passagem de partículas.

Bola:Componente de abertura e fechamento da válvula central, obtido por usinagem de precisão a partir de cerâmica de engenharia de alta pureza, alta densidade e alta dureza (zircônio ou alumínio).Sua superfície é polida até um acabamento semelhante a um espelho.

Sistema de retenção:
Assento cerâmico completo:Feito do mesmo material cerâmico ou compatível com a bola, este assento forma uma vedação dura cerâmica-cerâmica.adequado para as condições de funcionamento mais exigentes.

Assento não metálico:Feito de polímeros de alto desempenho, tais como PEEK (polieteretercetona) e RPTFE (politetrafluoroetileno reforçado).adequado para condições de funcionamento com elevada corrosão, mas desgaste moderado e temperaturas moderadas.

Assento metálico:Menos comuns, normalmente utilizados em aplicações de temperaturas extremamente elevadas ou para requisitos especiais.

Valve Stem:O componente que conecta o atuador (maneira, engrenagem de minhoca, cabeça pneumática, cabeça elétrica) à bola.e podem ser endurecidas na superfícieA ligação entre a haste e a esfera requer uma concepção especial para evitar o afrouxamento e a fuga (por exemplo, prevenção de explosões).

Embalagem/Selhagem:Quando a haste passa através do capô, são usadas embalagens (tais como anéis de grafite, anéis em V de PTFE, embalagens com mola) ou anéis O para evitar que os meios escapem ao longo da haste.

Actuador:Dispositivo manual (maneira, engrenagem de minhoca), pneumático, elétrico ou hidráulico que gira a haste da válvula 90 graus para abrir ou fechar a válvula.

Tabela de comparação das principais diferenças entre as válvulas de esfera de cerâmica e as válvulas de esfera de aço inoxidável

Vantagens do produto
Reduzir os custos operacionais em 70%:Ciclo sem manutenção ≥ 3 anos, reduzindo o tempo de inatividade e a manutenção.
Mais leve em 25%:Mais leve do que as válvulas de esferas de tamanho similar, tornando-as mais fáceis de suportar em tubos.
Projeto intercambiável:O espaçamento entre as flanges é conforme com a norma ISO 5752/GB/T 12237, permitindo a substituição direta de válvulas mais antigas.

Mercados de exportação:Rússia, Indonésia, Turquia, Brasil, África do Sul, Chile, Vietnã, Coreia do Sul, Alemanha e outros países.

Aplicações típicas
Potência térmica:Remover cinzas pneumáticas, escória de calcário e águas residuais dessulfurizadas.
Cimento:Transportes de carvão pulverizado, gases de fumo de fornos de alta temperatura e pó de clínquer.
Indústria química:Ácido fosfórico, ácido sulfúrico, soda cáustica e cloreto.
Mineração:Resíduos de cobre, concentrado de minério de ferro e lama de fosfogipso altamente abrasiva.
Fusão:Conversor de limpeza de gás e fundição de alumínio lama vermelha.

Embalagem e transporte
Sacos de bolhas individuais e caixas de espuma à prova de choque, uma válvula por caixa.
Paletes de madeira e película elástica, adequados para recipientes FCL/LCL.
Etiqueta de carga marítima: marca de navegação inglesa e marca do centro de gravidade.
As caixas de madeira compensada sem fumigação estão disponíveis, em conformidade com as normas de exportação ISPM-15.

Perguntas frequentes

P1: A cerâmica é frágil?
R: O núcleo da esfera é feito de alumina endurecida e prensada isostaticamente, com uma dureza de impacto de > 4 MPa·m1/2, e pode suportar um choque de pressão de água de 1,5 vezes a PN.

P2: Pode ser utilizado com atuadores elétricos ou pneumáticos?
R: Ele vem de série com uma plataforma alta ISO 5211 e pode acomodar diretamente atuadores elétricos, pneumáticos e hidráulicos.

Q3: Qual é o prazo de entrega?
R: Os tamanhos padrão de DN500 a DN200 estão em stock e são enviados em 3 dias. Os tamanhos personalizados podem ser enviados em 2-4 semanas.
