Válvula de descarga rotativa revestida de cerâmica de alumina para transporte de pó abrasivo

Por que as válvulas rotativas tradicionais se desgastam rapidamente em sistemas de pó abrasivo

Em muitos sistemas de transporte pneumático, a válvula de descarga rotativa costuma ser um dos primeiros componentes a sofrer desgaste severo. Este problema torna-se especialmente comum ao manusear materiais abrasivos, como pó de sílica, pó de cimento, cinza volante, materiais de bateria de lítio, pó mineral e outras partículas duras.

As válvulas rotativas tradicionais de aço fundido ou liga podem inicialmente operar normalmente, mas a exposição contínua a pós abrasivos aumenta gradualmente a folga interna entre o rotor e o corpo da válvula. Quando o desgaste se torna sério, problemas como vazamento de ar, alimentação instável, flutuação de pressão, acúmulo de material e paradas inesperadas começam a aparecer.

Para indústrias que dependem de sistemas de transporte contínuo, essas falhas não só aumentam a frequência de manutenção, mas também afetam diretamente a eficiência da produção e os custos operacionais.

Para resolver esses problemas, as válvulas de descarga rotativas revestidas de cerâmica estão sendo cada vez mais utilizadas em aplicações de desgaste severo, onde as válvulas metálicas comuns não conseguem manter a estabilidade a longo prazo.

Descrição do produto

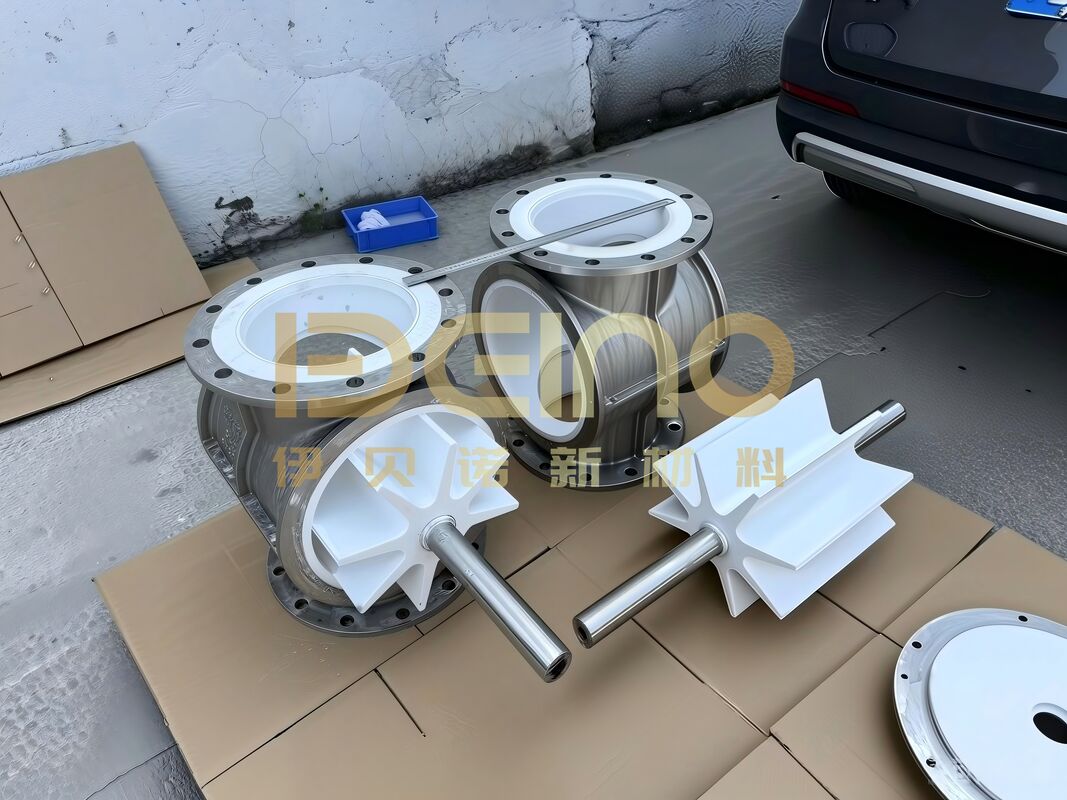

Esta válvula de descarga rotativa revestida de cerâmica de alumina foi especialmente projetada para sistemas de transporte de pó altamente abrasivo. A carcaça da válvula e o rotor são revestidos internamente com cerâmica de alumina de alta pureza, formando uma estrutura completa resistente ao desgaste dentro da válvula.

Ao contrário das válvulas rotativas de metal comuns que dependem apenas da dureza do aço para resistência ao desgaste, a estrutura revestida de cerâmica protege diretamente as áreas expostas à erosão contínua do material. A superfície cerâmica ultradura reduz significativamente o desgaste causado pelo impacto e fricção do pó em alta velocidade durante a operação de longo prazo.

A válvula é amplamente utilizada no manuseio de sistemas de transporte pneumático:

• Pó de bateria de lítio
• Cinza volante
• Cimento em pó
• Pó de sílica
• Pó de mineração
• Pós químicos
• Outros materiais abrasivos a granel

Para indústrias que exigem alimentação estável da câmara de ar e longa vida útil do equipamento, as válvulas rotativas revestidas de cerâmica fornecem uma solução mais confiável sob condições severas de abrasão.

Por que mais indústrias estão mudando para válvulas revestidas de cerâmica

Em muitos ambientes de transporte abrasivos, o problema real não é simplesmente a substituição da válvula, mas a reação em cadeia causada pelo desgaste.

Assim que o rotor e a carcaça começarem a se desgastar:

• O vazamento de ar aumenta
• A precisão da alimentação torna-se instável
• A pressão do sistema flutua
• O consumo de energia aumenta
• O vazamento de poeira se torna mais sério
• A manutenção de desligamento torna-se frequente

Nos sistemas de transporte de materiais de baterias de lítio, outra preocupação importante é a contaminação metálica gerada por componentes metálicos desgastados. À medida que os fabricantes de baterias impõem requisitos cada vez mais rigorosos ao controle de contaminação, as válvulas metálicas tradicionais estão gradualmente se tornando inadequadas para determinados processos de manuseio de pó.

As válvulas rotativas revestidas de cerâmica resolvem esses problemas usando cerâmica de alumina ultradura para proteger as principais áreas de desgaste diretamente expostas a materiais abrasivos. Em comparação com estruturas de liga de aço comuns, a cerâmica de alumina oferece dureza significativamente maior, melhor resistência à erosão, superfícies mais lisas e melhor estabilidade dimensional a longo prazo.

Isso ajuda a manter o desempenho de vedação e a eficiência de transporte estável durante períodos operacionais mais longos.

Estrutura do produto e recursos de fabricação

Projeto de Estrutura Composta

O corpo da válvula é feito de aço inoxidável CF8, proporcionando forte resistência à pressão e alta resistência mecânica. Ele pode suportar pressões normais de trabalho, como 1,0 MPa e 1,6 MPa, mantendo a estabilidade estrutural durante a operação contínua.

A cavidade rotativa interna, o rotor, o canal de fluxo e outras áreas de contato com o material são totalmente revestidos com cerâmica de alumina de alta pureza. O eixo da válvula é fabricado em aço inoxidável 304 para maior resistência à corrosão e durabilidade.

As principais áreas de desgaste, como o núcleo da válvula, a sede da válvula e os cantos do canal de fluxo, são especialmente reforçadas para equilibrar:

• Resistência estrutural
• Resistência ao desgaste
• Resistência à corrosão
• Estabilidade de vedação a longo prazo

Tecnologia avançada de fixação de revestimento interno

Ao contrário das estruturas cerâmicas comuns do tipo remendo, esta válvula utiliza um design de bucha de cerâmica integralmente sinterizada com uma estrutura de revestimento interno de cerâmica sem costura.

A camada cerâmica é firmemente fixada usando posicionamento mecânico e tecnologia de ligação em alta temperatura, ajudando a evitar o afrouxamento ou descolamento sob impacto contínuo do material.

A superfície cerâmica lisa e sem costuras também reduz o acúmulo de material dentro da válvula, minimizando cantos mortos e diminuindo a resistência ao atrito durante o transporte.

Excelente desempenho de vedação

O par de vedação adota uma estrutura de vedação cerâmica com cerâmica combinada com tecnologia de usinagem de alta precisão.

Em comparação com superfícies de vedação metálicas comuns que perdem gradualmente a precisão após o desgaste, as estruturas de vedação cerâmica mantêm uma folga mais estável durante períodos de operação mais longos.

Isso ajuda a alcançar:

• Melhor desempenho da câmara de ar
• Vazamento de poeira reduzido
• Pressão estável do sistema
• Capacidade de vedação bidirecional
• Eficiência de transporte aprimorada

A válvula é particularmente adequada para sistemas de transporte pneumático fechados que exigem controle estável do fluxo de ar e vazamento reduzido de poeira ambiental.

Menor frequência de manutenção e custo operacional

Sob condições de transporte abrasivo contínuo, as válvulas metálicas comuns geralmente requerem manutenção frequente devido ao rápido desgaste do rotor e da câmara.

A estrutura revestida de cerâmica reduz significativamente o desgaste de componentes internos vulneráveis, ajudando a estender os intervalos de substituição e a reduzir paradas não planejadas.

Como o rotor cerâmico e a bucha cerâmica podem ser substituídos individualmente, a manutenção torna-se mais conveniente e os custos operacionais podem ser reduzidos a longo prazo.

Para muitas fábricas que operam sistemas de transporte contínuo, reduzir a frequência de desligamentos costuma ser mais valioso do que simplesmente prolongar a vida útil das peças.

Indústrias de aplicação típicas

Esta válvula de descarga rotativa revestida de cerâmica é amplamente utilizada em:

• Sistemas de transporte de material de bateria de lítio
• Fábricas de cimento
• Sistemas de manuseio de cinzas volantes
• Transporte de pó de sílica
• Mineração e processamento de pó mineral
• Transporte de pó químico
• Sistemas de transporte pneumático de alta abrasão
• Sistemas de coleta de poeira e alimentação de câmara de ar

Recursos do produto

• Proteção completa contra desgaste em cerâmica para rotor e corpo da válvula
• Excelente resistência à erosão por pó abrasivo
• Desempenho estável de vedação da câmara de ar
• Material reduzido preso dentro da válvula
• Menor frequência de manutenção
• Adequado para sistemas de transporte contínuo
• Estrutura em aço inoxidável resistente à corrosão
• Tamanho, pressão e configuração de acionamento personalizáveis

Perguntas frequentes

Q1: Quais são os materiais e configurações específicas desta válvula de descarga de cerâmica? Quais são as diferenças?

A1: A configuração padrão usa um corpo de válvula de aço inoxidável CF8 e um eixo de válvula de aço inoxidável 304. O rotor e a câmara rotativa são feitos inteiramente de cerâmica de alumina de alta pureza entre 95 e 99%. Ao contrário das válvulas de cerâmica revestidas comuns, este modelo apresenta uma bucha de cerâmica fundida de peça única sem costuras, tornando-a resistente à erosão e evitando lascas de cerâmica. É mais durável do que válvulas de cerâmica revestidas comuns e válvulas de metal resistentes ao desgaste.

Q2: Quais materiais são adequados para transporte? Ele suporta pós altamente abrasivos?

A2: É projetado especificamente para pós altamente abrasivos e materiais granulares, como pó de bateria de lítio, cinza volante, pó mineral, areia e pós químicos corrosivos. Possui alta dureza, é resistente à erosão e não tem medo do impacto a longo prazo de partículas duras. Também é resistente à corrosão ácida e alcalina e pode ser usado com materiais secos e úmidos.

Q3: A peça cerâmica estará sujeita a rachaduras ou lascas?

A3: Não. O produto utiliza bucha cerâmica sinterizada integrada, combinada com ranhuras mecânicas e adesivo de alta temperatura para dupla fixação, resultando em uma estrutura estável. Sob condições normais de operação, ela não quebrará sem o impacto de objetos duros, ao contrário das válvulas de cerâmica comuns, que são propensas a se soltar e vazar. É adequado para operação contínua de longo prazo sem desligamento.

Q4: Qual é a resistência a altas temperaturas? Pode ser usado em condições de poeira de alta temperatura?

A4: A temperatura operacional normal a longo prazo é ≤300℃. A cerâmica não amolece, deforma ou oxida em altas temperaturas. O corpo da válvula de aço inoxidável tem excelente resistência a altas temperaturas e pode ser usado diretamente em condições de pó de alta temperatura em usinas de energia e fornos.
