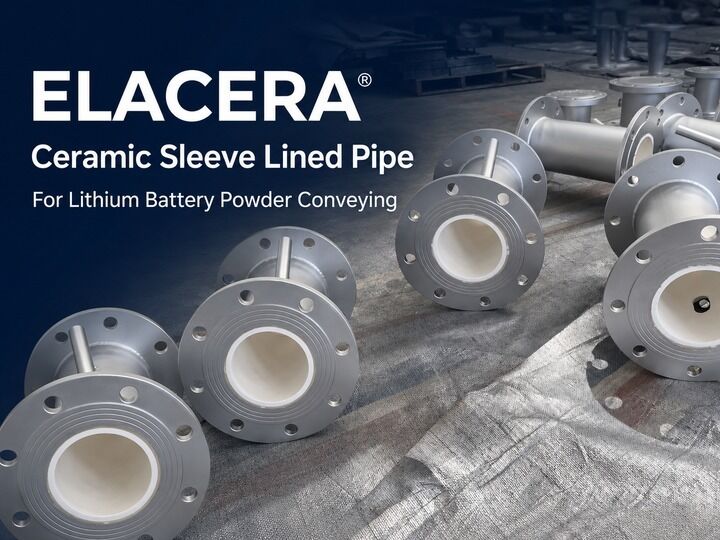

Tubo Revestido com Manga Cerâmica de Aço Inoxidável para Transporte de Pó de Bateria de Lítio

- Não.Descrição do produto

Numa linha de transporte de bateria de lítio em pó, a questão prática não é simplesmente se a cerâmica é mais dura do que o aço inoxidável.A verdadeira questão é se a superfície completa de contacto com o pó, incluindo as juntas cerâmicas, transições de flanges e alterações de furos permanecem protegidos e devidamente alinhados.

Este tubo revestido de mangas de cerâmica para transporte de pó de bateria de lítio usa anéis cerâmicos de alumina de 95% integrados dentro de um tubo externo de aço inoxidável SUS304 ou SUS316L.Cada anel fornece proteção de desgaste de circunferência completa, enquanto as extremidades de flange permitem que a secção do tubo se conecte ao sistema de transporte existente.

A qualidade cerâmica e todos os materiais em contacto com o pó devem ser confirmados de acordo com o pó transportado e os requisitos do processo do cliente.

Parâmetros do produto

As especificações acima são referências gerais, os materiais finais, as dimensões e a construção estão sujeitos aos requisitos de desenho e processo confirmados.

Por que o desgaste de uma pipa pode tornar-se um problema de qualidade material?

Os pós finos de material de cátodo ou ânodo podem deslizar continuamente contra e colidir com a parede do tubo durante o transporte.e a turbulência local podem concentrar o desgaste numa área relativamente pequena.

Se a superfície metálica interna ficar exposta, o resultado pode ser mais do que um tubo desgastado.O contacto directo entre o pó e a superfície metálica pode também aumentar o risco de contaminação metálica indesejada..

Um projecto de protecção contra o desgaste para o transporte de pó de baterias de lítio deve, por conseguinte, responder a duas questões:

• Onde é que o material vai atacar o tubo primeiro?
• A superfície cerâmica interna pode permanecer contínua nas juntas e ligações?

O nível de controlo de contaminação exigido varia de acordo com os processos.e outros materiais de contacto com pó devem, por conseguinte, ser analisados em relação às especificações de material reais do cliente.

Onde começa o uso habitual?

Um tubo reto pode parecer menos crítico do que um cotovelo, mas o desgaste local ainda pode se desenvolver em:

• Transições de extremidade de flange
• Outros aparelhos de ar condicionado
• Alterações bruscas do diâmetro interno
• Arestas de cerâmica expostas
• Entrada de tubos onde o pó entra em ângulo
• Posições em que a turbulência local perturba o fluxo normal

Um pequeno passo interno pode interceptar repetidamente partículas em movimento.A articulação pode perturbar o fluxo de pó e concentrar a abrasão em torno da borda exposta.

Por esta razão, o alinhamento do furo e as transições de extremidade podem ser tão importantes quanto a dureza e a espessura da cerâmica.

Por que usar anéis cerâmicos integrais?

Cada mangueira de cerâmica é formada como um anel completo e cobre toda a circunferência interna do tubo..

Em comparação com as telhas de cerâmica individuais, a estrutura de mangas não possui juntas de telhas longitudinais que correm na direção do fluxo de material.Isto reduz o número de possíveis lacunas expostas e cria uma superfície interna mais consistente.

No entanto, um tubo de mangas de cerâmica não é completamente livre de juntas.Essas juntas devem ser apertadas e adequadamente alinhadas de modo a que nenhuma borda cerâmica levantada esteja voltada para o material de entrada.

O valor do design da manga não é, portanto, simplesmente “mais cerâmica”.

Que estrutura de revestimento se encaixa no tubo?

As mangas de cerâmica não são automaticamente a melhor solução para todos os tubos.impacto grave ou formas internas incomuns podem exigir telhas de cerâmica ou uma estrutura de revestimento de engenharia separada.

Cinco detalhes que importam

Diâmetro interno acabado

A seleção de um revestimento mais grosso sem verificar o diâmetro interno acabado pode alterar a velocidade de transporte e o comportamento do fluxo.A perfuração final necessária deve ser confirmada antes de as dimensões do anel cerâmico serem finalizadas.

Alinhamento de anéis cerâmicos

Os anéis adjacentes devem permanecer concêntricos e formar uma passagem interna consistente.

Transição da extremidade da flange

O revestimento cerâmico deve terminar limpo em ambas as extremidades do tubo. Uma borda metálica exposta, uma lacuna desprotegida ou um passo interno repentino perto da flange podem tornar-se um ponto de desgaste precoce.Quando for exigida uma redução estrita do contacto com o metal, deve ser revista toda a interface da flange e a sua ligação à secção de tubulação seguinte.

Condições de fiança e de exploração

O sistema de ligação deve ser selecionado de acordo com a temperatura real, vibração e ambiente de funcionamento..

Projeto de tubos e flanges

O grau de aço inoxidável, a espessura da parede do tubo, o padrão de flange e a classe de pressão devem corresponder ao desenho do tubo e aos requisitos do sistema.mas não deve ser utilizado para compensar um tubo de aço ou uma flange de design inadequado.

SUS304 ou SUS316L?

Os tubos externos de aço inoxidável SUS304 e SUS316L estão disponíveis.

A escolha final deve basear-se no ambiente do processo, na especificação do cliente e no projeto da tubulação.Mas não é necessária automaticamente para cada linha de bateria de lítio em pó..

O grau de aço inoxidável especificado no desenho confirmado deve sempre ter prioridade.

O que deve ser verificado antes de citar?

Antes de selecionar a espessura da cerâmica ou de preparar uma cotação, é útil confirmar:

• Especificação do pó transportado e do material
• Tamanho das partículas e velocidade de transporte
• Temperatura e pressão de funcionamento
• Posição de desgaste existente e padrão de falha
• Diâmetro interno acabado exigido
• Transições de flanges e alterações de furo
• Grau de aço inoxidável exigido
• Norma de flange e classe de pressão
• Vibração, impacto ou desmontagem frequente
• Requisitos relativos à contaminação metálica e aos materiais em contacto com o pó

Estes detalhes ajudam a determinar se uma funda de cerâmica integrada é adequada e onde o projeto do tubo requer atenção adicional.

Fabricação e inspecção

Antes da montagem, o tubo de aço inoxidável, as dimensões da flange e o ajuste do anel cerâmico são verificados em relação ao desenho confirmado.

Durante a instalação cerâmica, é dada atenção:

• Sequência e alinhamento dos anéis cerâmicos
• Doença articular
• Diâmetro interno acabado
• Consistência da superfície interna
• Terminação cerâmica em ambas as extremidades do tubo

A inspecção final abrange:

• Condição do forro revestido de cerâmica
• Dimensões dos tubos e das flanges
• Orientação da flange
• Aparência da solda
• Alinhamento da articulação cerâmica
• Conformidade geral com o desenho

Podem ser preparados documentos de inspecção adicionais de acordo com os requisitos do projecto acordados.

Embalagem e entrega

Os tubos acabados revestidos com mangas de cerâmica são protegidos individualmente e fixados em estantes de aço ou embalados em caixas de exportação reforçadas adequadas.

As faces das flanges e as extremidades dos tubos são protegidas para reduzir o risco de impacto, humidade e entrada de materiais estranhos durante o manuseio e transporte.As secções de tubos longas ou pesadas são fixadas de acordo com as suas dimensões e peso.

As marcas de embalagem, os rótulos dos produtos e os documentos de exportação podem ser preparados de acordo com os requisitos do projecto e do destino.

Perguntas frequentes

P1: Uma mangueira de cerâmica elimina o contato com metal?

Os anéis de cerâmica protegem a tubulação principal, mas as interfaces das flanges, as transições, as ligações,e outros materiais em contacto com pó devem também ser revisados se for necessária uma redução estrita do contacto com metais.

P2: A cerâmica mais espessa é sempre melhor?

R: Não. A espessura da cerâmica deve corresponder às condições de desgaste e ao diâmetro interno final exigido.enquanto a espessura insuficiente pode não fornecer a tolerância de desgaste esperada.

P3: É melhor uma mangueira de cerâmica do que telhas de cerâmica?

R: Depende da geometria do tubo e das condições de funcionamento.Os azulejos de cerâmica são muitas vezes mais flexíveis para grandes diâmetros e formas complicadas.

P4: Podem ser fornecidos SUS304 e SUS316L?

R: Sim, o grau final de aço inoxidável é selecionado de acordo com o desenho do cliente, o ambiente do processo e os requisitos técnicos.

P5: A alumina a 95% é adequada para cada bateria de lítio em pó?

R: Não necessariamente. É comumente usado para proteção contra desgaste industrial,Mas a qualidade cerâmica e todos os materiais em contacto com pó devem ser confirmados em relação aos limites de contaminação e requisitos do processo do cliente..

P6: As mangas de cerâmica podem ser utilizadas em cotovelos e t-shirts?

R: Podem ser utilizados quando for possível fabricar e instalar formas cerâmicas adequadas; contudo, a geometria dos tubos, a direcção do impacto e os limites de fabrico devem ser avaliados separadamente.Esta página do produto descreve principalmente as secções de tubos retos de flange.

P7: Que informações são necessárias para a avaliação técnica?

R: Forneça o desenho do tubo, a quantidade, o pó transportado, o tamanho das partículas, a velocidade de transporte, a temperatura, a pressão, a qualidade do aço inoxidável, a espessura cerâmica necessária, o diâmetro interno acabado,e padrão de flange.

Sobre Elacera

Elacera é a marca de proteção contra desgaste da Hunan Yibeinuo New Material Co., Ltd. Nós nos concentramos em revestimentos cerâmicos de alumina e soluções personalizadas de proteção contra desgaste para equipamentos de transporte industrial.

Não selecionamos um revestimento cerâmico apenas de acordo com o nome do produto ou espessura cerâmica. Envie-nos o desenho do tubo, condições de funcionamento e informações sobre o ponto de desgaste existente.A nossa equipa irá rever o mecanismo de desgaste., transições internas, perfuração finalizada e arranjo de anéis cerâmicos antes de recomendar uma estrutura adequada.
