Revestimento de Bico de Hidrociclone de Cerâmica de Alumina

Descrição do Produto

Revestimentos de bico de hidrociclone de cerâmica de alumina para serviço de polpa mineral abrasiva. Revestimentos de ápice personalizados são fabricados de acordo com desenhos, amostras e dimensões de furo exigidas.

O bico, também chamado de ápice, é uma das menores partes de um hidrociclone, mas funciona em uma das zonas de desgaste mais exigentes.

Durante a classificação, a polpa de descarga passa por esta abertura em alta velocidade. Partículas sólidas entram em contato contínuo com a superfície interna, e a combinação de abrasão, turbulência local e alta concentração de sólidos pode gradualmente aumentar o diâmetro da saída.

Para equipes de manutenção, a preocupação não é apenas que o revestimento eventualmente se desgaste.

À medida que a abertura do ápice muda, a condição da descarga muda com ela. Isso pode afetar a forma como o hidrociclone opera e pode influenciar a estabilidade da separação, a densidade da descarga e a consistência geral do processo.

É por isso que normalmente consideramos um revestimento de bico de hidrociclone como um componente de desgaste e um componente dimensional.

Para aplicações de polpa mineral altamente abrasiva, um revestimento de bico de cerâmica de alumina pode fornecer uma superfície mais estável e resistente ao desgaste onde revestimentos de elastômero convencionais se desgastam muito rapidamente ou onde manter a geometria da saída é especialmente importante.

Por que o ápice se desgasta tão rapidamente

O ápice está continuamente exposto a sólidos concentrados que saem do hidrociclone.

Em comparação com muitas outras superfícies de equipamentos, o desgaste aqui é altamente localizado. A área de saída é relativamente pequena, a velocidade da polpa é alta e as partículas passam repetidamente pela mesma superfície interna.

Dependendo do minério, distribuição do tamanho das partículas, concentração da polpa e pressão de operação, o padrão de desgaste pode nem sempre ser uniforme.

Na prática, geralmente prestamos atenção especial a:

• o furo interno,
• a transição de entrada,
• a borda de descarga,
• e qualquer área local onde o fluxo da polpa se torna perturbado.

Uma vez que essas áreas começam a se desgastar, o diâmetro interno pode aumentar gradualmente.

Uma abertura maior ainda pode parecer mecanicamente aceitável, mas do ponto de vista operacional, a geometria já é diferente do projeto original.

Essa é uma razão pela qual simplesmente perguntar: “Quanto tempo o revestimento durará?”, geralmente não é suficiente.

Uma pergunta melhor é:

Quão bem o revestimento pode manter a geometria do ápice necessária durante seu período de serviço?

Por que a cerâmica de alumina é usada em bicos de hidrociclone

A cerâmica de alumina é amplamente utilizada em equipamentos de manuseio abrasivo devido à sua alta dureza e boa resistência ao desgaste por deslizamento.

Em um bico de hidrociclone, a cerâmica forma a superfície de desgaste diretamente exposta à polpa, enquanto a carcaça ou estrutura de suporte circundante fornece a conexão mecânica ao ciclone.

Para aplicações adequadas, a principal vantagem não é apenas a perda de material mais lenta.

Um revestimento de cerâmica também pode ajudar a manter um diâmetro interno mais estável ao longo do tempo, pois a superfície resistente ao desgaste não se eroda tão rapidamente quanto muitos materiais mais macios.

Isso pode ser particularmente útil em usinas de processamento mineral que manuseiam materiais abrasivos como minério de ferro, minério de cobre, minério de ouro, alimentação de preparação de carvão ou outras polpas minerais.

No entanto, a cerâmica não é automaticamente a melhor resposta para todos os hidrociclones.

Se a condição operacional envolver impacto severo de partículas grandes, choque mecânico forte ou suporte de instalação inadequado, a estrutura do revestimento precisa ser cuidadosamente revisada.

A seleção do material deve sempre corresponder ao mecanismo de desgaste real.

Informações Típicas do Produto

O diâmetro interno importa mais do que muitos compradores esperam

Quando os clientes nos enviam uma consulta para revestimentos de ápice de hidrociclone, uma das primeiras dimensões que verificamos é o diâmetro interno acabado.

Esta não é simplesmente uma dimensão de fabricação.

Faz parte da condição operacional do hidrociclone.

Dois revestimentos podem parecer quase idênticos por fora, mas um diâmetro interno diferente pode criar uma abertura de descarga diferente.

Para peças de reposição, portanto, preferimos confirmar o desenho original do revestimento, as dimensões existentes ou uma amostra antes da produção.

As dimensões principais normalmente incluem:

Diâmetro externo, altura total, diâmetro do furo acabado, espessura da parede, dimensões de localização e detalhes de conexão.

Se o revestimento se encaixa em uma carcaça de metal ou componente de poliuretano, as dimensões da interface também são importantes.

Um componente cerâmico altamente resistente ao desgaste, mas que não se encaixa corretamente na montagem existente, não é uma solução prática.

Estrutura de cerâmica de peça única ou revestida de cerâmica?

Os projetos de bicos de hidrociclone variam entre fabricantes e usinas.

Algumas aplicações usam um inserto cerâmico relativamente simples, enquanto outras exigem que o componente de desgaste cerâmico trabalhe em conjunto com uma estrutura de suporte de aço, borracha ou poliuretano.

Não recomendamos decidir a estrutura apenas a partir de uma foto do produto.

O projeto correto depende do método de montagem real, carga operacional, tamanho do furo necessário e procedimento de substituição.

Para projetos de substituição personalizados, normalmente revisamos o componente original e, em seguida, decidimos se a cerâmica deve ser produzida como:

• um revestimento de cerâmica de alumina de peça única,
• um inserto cerâmico encaixado em uma carcaça externa,
• ou um componente de desgaste cerâmico personalizado fabricado para corresponder à montagem do ápice existente.

Para peças cerâmicas com geometria complexa ou seções relativamente espessas, a conformação e a queima também precisam ser consideradas cuidadosamente, pois o controle dimensional se torna mais difícil à medida que o tamanho e a forma do componente se tornam mais complexos.

Esta é uma área onde a experiência com peças de desgaste cerâmicas industriais importa mais do que simplesmente citar uma porcentagem de alumina.

O que verificamos antes de recomendar um revestimento de bico de cerâmica

Para um novo projeto, normalmente queremos entender o hidrociclone antes de discutir o projeto final da cerâmica.

As informações mais úteis são geralmente o modelo do hidrociclone, o tamanho do ápice existente, o furo acabado necessário, o material da polpa, o tamanho aproximado das partículas, a concentração de sólidos e o material atual do revestimento.

O padrão de desgaste da peça existente também é muito útil.

Por exemplo, se o revestimento existente apresentar abrasão interna relativamente uniforme, a solução pode ser direta.

Se um lado estiver muito desgastado enquanto o lado oposto permanecer relativamente intacto, isso pode indicar um problema de fluxo, alinhamento ou operação que deve ser considerado antes de simplesmente substituir o material.

Fotografias do componente desgastado podem frequentemente nos dizer mais do que uma declaração geral como “o revestimento se desgasta muito rápido.”

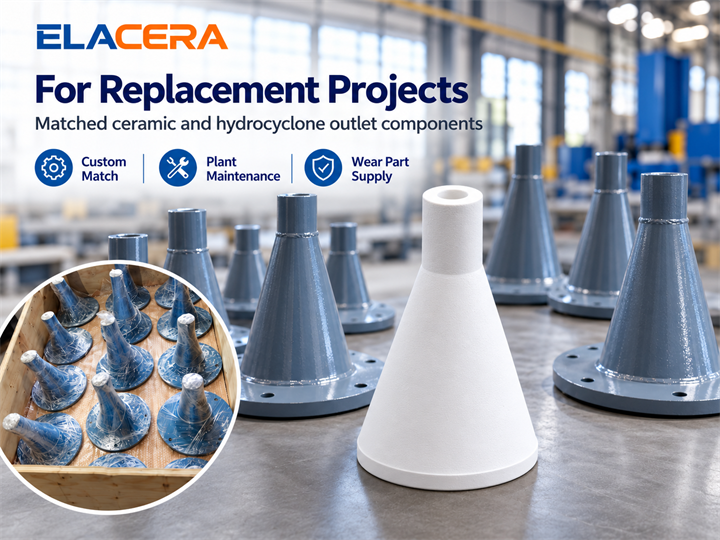

Revestimentos de bico de cerâmica de alumina personalizados para projetos de substituição

A maioria das peças de desgaste de hidrociclone não é verdadeiramente universal.

Mesmo quando o tamanho nominal do ciclone é o mesmo, o projeto do ápice, as dimensões externas e o método de montagem podem variar entre os fabricantes de equipamentos.

Por esse motivo, a ELACERA pode produzir revestimentos de bico de hidrociclone de cerâmica de alumina de acordo com desenhos, amostras ou dimensões confirmadas pelo cliente.

Para projetos de substituição, nossa principal preocupação é que o componente cerâmico não apenas forneça resistência ao desgaste, mas também corresponda ao equipamento existente com precisão suficiente para instalação e operação práticas.

Antes da produção, normalmente confirmamos as dimensões críticas e a interface necessária com o componente circundante.

Após a queima e o acabamento, o furo e as dimensões principais de encaixe são verificados novamente antes do envio.

Para equipes de manutenção, isso ajuda a reduzir um dos problemas mais comuns com peças de desgaste cerâmicas personalizadas:

um revestimento que parece correto, mas não se encaixa corretamente quando chega ao local.

Uma peça de desgaste deve proteger o processo, não apenas o equipamento

Os revestimentos de bico de hidrociclone são relativamente pequenos em comparação com tubulações, ciclones ou bombas de polpa.

Mas sua localização os torna importantes.

Quando o ápice se desgasta, o problema não é apenas o custo de substituição. A mudança na geometria da saída pode afetar gradualmente a forma como o ciclone opera.

É por isso que preferimos tratar o bico como um componente de desgaste do processo, em vez de simplesmente uma peça de reposição de cerâmica.

A solução correta deve considerar ambos os lados do problema:

resistência ao desgaste e estabilidade dimensional.

Se você estiver substituindo um revestimento de bico ou ápice de hidrociclone existente, enviar-nos o desenho original, fotos da peça desgastada ou dimensões chave é geralmente a maneira mais rápida de avaliar se uma solução de cerâmica de alumina é adequada.
