Cotovelo revestido de cerâmica de alumina personalizado para transporte abrasivo

Descrição do produto

Os cotovelos revestidos de cerâmica ELACERA® são utilizados quando os pó abrasivos e os materiais granulares mudam de direcção dentro de um sistema de transporte.enquanto 92% alumínio azulejos cerâmicos proteger a superfície interna do deslizamento desgaste e impacto de partículas.

O revestimento é instalado após o cotovelo de aço ter sido formado.

Detalhes do produto

Por que os cotovelos geralmente se desgastam antes dos tubos retos

Quando o fluxo muda de direção, as partículas continuam se movendo em direção ao raio externo.A curvatura externa recebe, portanto, mais contato deslizante e impacto direto do que o raio interno.

A diferença torna-se mais óbvia quando se transportam partículas grosseiras, materiais com formas irregulares ou misturas com condições de fluxo instáveis.Um cotovelo de pequeno raio também pode sofrer desgaste mais concentrado do que uma curva de longo raio.

A simples utilização do mesmo arranjo cerâmico em todo o cotovelo pode não ser a solução mais adequada.especialmente quando os cotovelos de aço anteriores se desgastaram na mesma posição.

Layout de cerâmica dentro da curva

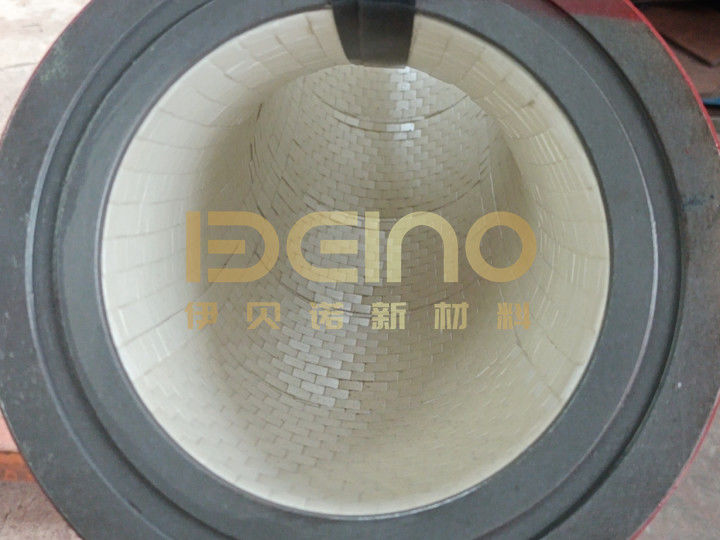

Este cotovelo usa telhas individuais de alumínio em vez de uma única manga de cerâmica.As peças menores seguem a superfície interna curva e podem ser dispostos com mais precisão em torno de diferentes diâmetros de cotovelo e raios de curvatura.

As juntas são escalonadas de modo que o material não viaja continuamente ao longo de uma única articulação reta.ambas as transições finais e qualquer área onde a superfície do aço possa permanecer exposta.

Uma estrutura revestida de azulejos é particularmente prática para grandes diâmetros e cotovelos não-padrão.Em vez disso, pode considerar-se uma mangueira cerâmica integrada ou um anel cerâmico segmentadoA selecção depende do diâmetro interno, da geometria do cotovelo e do nível de impacto.

Parâmetros típicos de cerâmica de alumínio de 92%

Estes são valores típicos do material, sendo que a qualidade cerâmica final e os requisitos de ensaio devem ser confirmados no caderno de encargos.

A transição final requer controle cuidadoso

Um cotovelo revestido com cerâmica ainda pode desenvolver desgaste local prematuro quando a transição interna não é suave.Se for mais alto, a borda cerâmica pode interceptar repetidamente o fluxo de material.

Por esta razão, o diâmetro interno acabado deve ser verificado após o revestimento.e o comprimento de soldagem remanescente ou a transição da flange devem seguir o desenho de instalação.

O próprio cotovelo de aço também requer controle dimensional.e orientação flange afetar se o componente pode ser instalado sem forçar a tubulação circundante fora de alinhamento.

Onde esses cotovelos são usados

Os cotovelos revestidos de cerâmica podem ser instalados em tubulações que transportem:

• Carvão pulverizado
• Cinzas voadoras e cinzas do fundo
• Pó de calcário
• Cimento e pó de clínquer
• Concentrado mineral
• Areia e partículas abrasivas
• Partículas de pó e escória de siderúrgicas
• Outras matérias secas a granel

A escolha real do revestimento deve considerar o tamanho das partículas, a velocidade do fluxo, o ângulo de impacto, a temperatura de funcionamento e se o sistema funciona sob pressão ou vácuo.

Perguntas frequentes

Isto é um cotovelo de cerâmica integral?

Não. O produto apresentado nesta página é um cotovelo de aço revestido com azulejos individuais de alumina cerâmica.

Porque é que as juntas de cerâmica estão escalonadas?

As articulações estagnadas impedem que o material siga uma costura contínua através do cotovelo.

O raio exterior pode usar cerâmica mais espessa?

Sim, quando o desgaste se concentra na curva exterior, pode ser colocada cerâmica mais espessa ou de uma qualidade cerâmica diferente nessa área, de acordo com as condições de desenho e de funcionamento.

Podem ser produzidos cotovelos flangados e soldados?

Sim, podem ser fabricadas conexões de extremidades com flanges, soldadas e outras especificadas.

Como é controlado o diâmetro interno acabado?

O diâmetro do cotovelo de aço, a camada adesiva e a espessura da cerâmica são considerados juntos.

Pode-se reproduzir um cotovelo desgastado?

Sim, a produção pode ser baseada num desenho confirmado ou numa amostra existente, o ângulo de curva, o raio da linha central, o comprimento da tangente, as dimensões da ligação,e localização do desgaste mais grave devem ser verificados antes da fabricação.

Ao substituir um cotovelo que se desgasta repetidamente no raio exterior, envie ao ELACERA® uma foto da secção desgastada juntamente com o desenho original.Isto torna mais fácil determinar se a espessura da cerâmica ou a disposição do revestimento precisa ser ajustada.
