Tubo em T com Revestimento Cerâmico para Transporte de Material Abrasivo

Descrição do produto

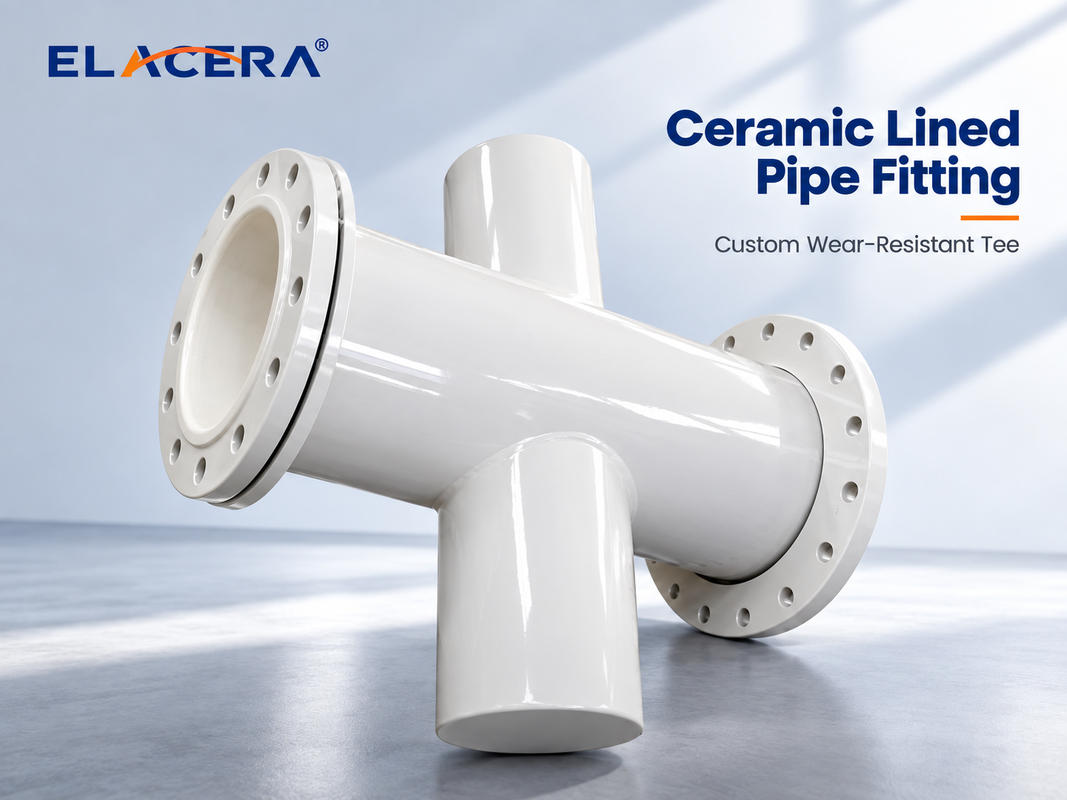

Os tubos de saída com revestimento cerâmico ELACERA utilizam telhas de alumínio cerâmico resistentes ao desgaste para proteger as ligações de galhos e as áreas de divisão de fluxo expostas a abrasão concentrada e impacto de partículas.Podemos personalizar o ângulo do tee., diâmetro do tubo, espessura cerâmica, estrutura de aço e tipo de ligação para corresponder aos desenhos do projecto.

A tampa é muitas vezes uma das secções mais difíceis de proteger em uma tubulação de transporte de abrasivo.

Ao contrário de um tubo reto, o material que entra num tee não segue um único e simples caminho de fluxo.atingir a parede de junção ou se concentrar em um lado do equipamentoComo resultado, o desgaste é frequentemente altamente localizado em vez de distribuído uniformemente.

Por esta razão, um tee revestido de cerâmica não deve ser simplesmente tratado como um tubo de cerâmica recto com um ramo adicional.

O arranjo cerâmico deve seguir a geometria real do equipamento e fornecer proteção contínua através da junção.

O cruzamento é geralmente a área que olhamos primeiro

Quando o pó abrasivo, cinzas, partículas minerais ou outros materiais a granel passam através de um tee, a entrada do galho e a parede oposta ao fluxo de entrada podem sofrer impacto repetido de partículas.

O padrão de desgaste real depende de vários fatores, incluindo a direção do fluxo do material, a velocidade de transporte, o tamanho e a dureza das partículas, o ângulo de ramificação, a concentração de sólidos e o diâmetro do tubo.

É por isso que dois tees com o mesmo diâmetro nominal podem ainda exigir diferentes desenhos de revestimento.

Para posições de desgaste grave, pode considerar-se um revestimento de cerâmica mais espesso ou reforçado localmente, em vez de utilizar exatamente a mesma espessura de cerâmica em toda a peça.

Layout de cerâmica em torno do cruzamento Tee

Para um tee revestido com azulejos de cerâmica, a parte mais importante não é simplesmente o próprio material cerâmico, mas como os azulejos estão dispostos em torno do galho e da junção.

A superfície interna de um tee muda continuamente onde o tubo principal encontra o ramo.Os azulejos cerâmicos devem, portanto, ser cortados e dispostos de acordo com a geometria interna real, de modo que a superfície resistente ao desgaste permaneça o mais contínua possível..

Os azulejos cerâmicos de forma especial ou cortados podem ser utilizados em áreas de transição difícil.

Quando se espera que o impacto das partículas seja mais concentrado, a espessura da cerâmica também pode ser ajustada localmente de acordo com as condições de funcionamento e o projeto aprovado.

Isto confere ao revestimento de telhas de cerâmica uma vantagem importante para acessórios de tubos de grande diâmetro e não-padrão, porque o layout pode ser adaptado a formas internas complicadas.

T-Pipe ou Y-Pipe?

Nem todos os sistemas de transporte exigem um eixo de 90° convencional.

Quando o processo e o traçado da instalação o permitem, um ramo em forma de Y pode proporcionar uma mudança mais suave na direção do material.

A geometria de um galho afeta a forma como as partículas mudam de direção através do encaixe, de modo que a distribuição de desgaste dentro de um tee de 90 ° pode ser diferente da de um tubo Y.

Isto não significa que um ângulo de ramificação seja adequado para todas as aplicações. A geometria do tubo, a direção do fluxo, as características do material e o espaço de instalação devem ser considerados juntos.

A ELACERA pode fabricar tanto tubos convencionais revestidos de cerâmica como tubos Y revestidos de cerâmica personalizados de acordo com os desenhos do projeto.

Opções típicas de construção
