Destacar:
15mm ZTA Cerâmica
, Cerâmica de alumínio endurecida de zircônio de 15 mm
, Cerâmica de alumínio endurecida de borracha zircônica

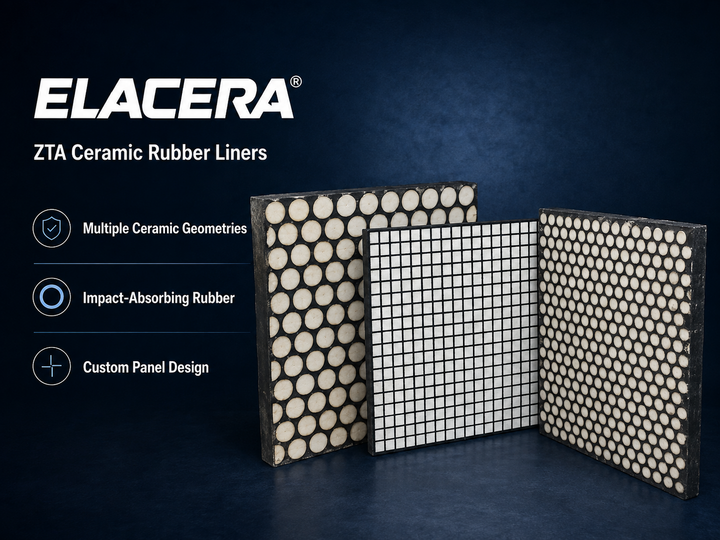

Revestimento de Borracha Cerâmica ZTA para Calhas de Alto Impacto
Descrição do produto
Os revestimentos de borracha cerâmica ZTA são projetados para áreas de desgaste onde os revestimentos de cerâmica de alumina convencionais podem ser danificados por impactos repetidos, partículas grandes ou altas alturas de queda do material.
O revestimento combina cerâmica de alumínio reforçada com zircônio com uma camada de borracha absorvente de impacto.Esta estrutura fornece resistência à abrasão e proteção contra impactos para exigentes equipamentos de manuseio de material a granel.
Por que as áreas de desgaste de alto impacto precisam de cerâmica ZTA?
A cerâmica de alumínio convencional oferece uma excelente resistência à abrasão por deslizamento.Fragmentação das bordas, ou falha prematura do revestimento.
A cerâmica ZTA contém zircônio dentro de uma matriz de alumina.
A camada de borracha sob a cerâmica também ajuda a absorver a energia do impacto e reduz a tensão transferida para a superfície cerâmica.
Para aplicações dominadas pela abrasão por deslizamento com impacto limitado, os revestimentos de alumina convencionais podem continuar a ser a escolha mais econômica.Os revestimentos de borracha cerâmica ZTA são recomendados quando os danos causados pelo impacto são uma das principais causas da falha do revestimento.
Estruturas de linhas disponíveis
2 em 1 de cerâmica + borracha
Os azulejos cerâmicos ZTA são vulcanizados numa camada de borracha.Esta estrutura é adequada para a ligação directa a superfícies de aço preparadas e pode adaptar-se a certas secções curvas ou irregulares do equipamento.
Cerâmica + Borracha + Aço 3 em 1
A cerâmica ZTA, borracha e uma placa de apoio de aço são vulcanizadas em um painel de revestimento integrado..
A estrutura final, a espessura e o método de fixação devem ser selecionados de acordo com o desenho do equipamento e as condições reais de funcionamento.
Aplicações recomendadas
Os revestimentos de borracha cerâmica ZTA podem ser utilizados em:
- Parafusos de transferência para mineração e processamento de minerais
- Áreas de descarga da trituradora e do ecrã vibratório
- Outros aparelhos de transporte de mercadorias
- Pontos de transferência do transportador
- Zonas de alimentação de material de alta queda
- Equipamento de manipulação de carvão, minério e agregados
- Outras zonas expostas a abrasão combinada e a impactos repetidos
Dados técnicos típicos
| Ponto |
Valor típico |
| Teor de alumínio |
≥ 75% |
| Teor de zircônio |
≥21% |
| Densidade cerâmica |
4.2 g/cm3 |
| Resistência à compressão |
≥ 1 400 MPa |
| Dureza de Rockwell |
≥ 90 HRA |
| Dureza de Vickers |
≥1.350 HV10 |
| Duração da fractura |
≥ 5,5 MPa·m2 |
| Resistência à dobra |
≥ 350 MPa |
| Materiais de borracha |
Borracha natural |
| Resistência à tração da borracha |
≥ 15 MPa |
| Extensão de borracha |
≥450% |
Os valores acima referidos são dados típicos do produto e os requisitos técnicos finais devem ser confirmados de acordo com as especificações e condições de funcionamento aprovadas.
Tamanhos e construção disponíveis
|
Ponto
|
Faixa disponível
|
| Tamanhos dos painéis de revestimento |
150 × 300, 200 × 300, 300 × 300, 450 × 300, 500 × 500 e 530 × 450 mm |
| Tamanhos de azulejos cerâmicos |
De 10 × 10 mm a 150 × 100 mm |
| Espessura da borracha |
2 ̊15 mm |
| Espessura da chapa de aço |
3 ̊10 mm |
| Estrutura de dois em um |
ZTA cerâmica + borracha |
| Estrutura de três em um |
ZTA cerâmica + borracha + chapa de aço |
| Fabricação sob medida |
Disponível de acordo com desenhos aprovados |
Como escolher a linha correta
O revestimento mais adequado não deve ser escolhido apenas com base na espessura da cerâmica, devendo ser considerado o mecanismo de desgaste completo.
Antes da selecção, forneça as seguintes informações:
-
Material manuseado e tamanho das partículas
-
Altura da queda do material e direção do impacto
-
Fluxo de material ou velocidade de transporte
-
Temperatura de funcionamento
-
Condição actual de serviço do transbordador
-
Espaço de desenho e de instalação do equipamento
-
Modo de falha primário: abrasão, impacto ou descolamento cerâmico
Com base nestas informações, Elacera pode recomendar o tamanho da cerâmica, a espessura da borracha, o suporte de aço e o método de fixação.
Perguntas frequentes
Qual é a diferença entre o ZTA e os revestimentos cerâmicos de alumina padrão?
A cerâmica de alumínio padrão é geralmente adequada para abrasão deslizante.
Porque é que a borracha é adicionada debaixo da cerâmica da ZTA?
A camada de borracha amortece o impacto, absorve as vibrações e reduz o estresse concentrado nos azulejos de cerâmica.
Quando deve ser escolhido um revestimento de três em um?
Um revestimento cerâmico-borracha-aço é adequado quando for necessária fixação mecânica, instalação modular ou substituição mais fácil.
Os tamanhos do painel e da cerâmica podem ser personalizados?
Sim, as dimensões dos painéis, a geometria cerâmica, a espessura da borracha, a espessura do aço e o desenho da fixação podem ser fabricados de acordo com o desenho aprovado.
O revestimento pode funcionar a 1.700°C?
A temperatura de funcionamento admissível de um revestimento composto é limitada pela sua estrutura de borracha, adesivo e instalação.A temperatura real deve ser confirmada antes da produção.
Que informações são necessárias para um orçamento?
Forneça o desenho do equipamento, as dimensões do revestimento, a quantidade necessária, o material manuseado, o tamanho das partículas, a altura da queda, a temperatura de funcionamento e o problema de desgaste atual.
Suporte de protecção contra o desgaste
Uma cerâmica de alta dureza não é automaticamente a melhor solução para todas as áreas de desgaste. O revestimento correto deve corresponder à combinação real de abrasão, impacto e condições de instalação.
Elacera ajudará a avaliar se um revestimento convencional de alumínio ou um revestimento de borracha cerâmica ZTA é mais adequado para a sua aplicação.
